Este estudio presenta un análisis mediante Dinámica de Fluidos Computacional (CFD) de un colector de filtro de caliza perteneciente a una planta desaladora. El objetivo principal es optimizar el diseño geométrico del manifold a fin de garantizar una distribución uniforme del caudal entre los distintos colectores, tanto en condiciones nominales como de contralavado. A través de la variación de las dimensiones internas de los ramales, se evidenció una mejora sustancial en la homogeneidad del flujo y en la estabilidad de la distribución de presiones, con desviaciones inferiores al 3% en todos los casos simulados.
Introducción
El diseño hidráulico de los componentes de una planta desaladora debe priorizar la eficiencia energética, la fiabilidad operativa y la facilidad de mantenimiento. En este contexto, las simulaciones CFD ofrecen una herramienta poderosa para predecir el comportamiento del flujo en configuraciones geométricas complejas, como filtros, manifolds o canales de distribución, permitiendo identificar zonas de turbulencia, pérdidas de carga excesivas y diferencias de caudal que puedan comprometer el rendimiento del sistema.
El presente estudio aplica un modelo CFD avanzado para analizar el comportamiento hidráulico de un filtro de caliza, componente esencial en la etapa de remineralización del agua tratada, con el fin de evaluar su desempeño y proponer mejoras de diseño.
Case study
El caso de estudio corresponde a un filtro de caliza de gran escala integrado en una planta desaladora. El sistema está compuesto por un manifold principal del que se ramifican múltiples colectores dispuestos radialmente. La configuración inicial presentaba desequilibrios marcados de caudal: los primeros colectores recibían flujos hasta tres veces superiores al promedio, mientras que los últimos colectores eran subalimentados.

Objetivos del Análisis CFD
Los objetivos específicos del análisis CFD fueron los siguientes:
- Lograr un reparto uniforme del caudal entre los colectores (desviación máxima respecto al valor medio <10%).
- Evaluar las pérdidas de carga bajo condiciones de operación nominal y de contralavado.
- Identificar fenómenos hidráulicos críticos como vórtices, zonas de recirculación o estancamiento.
- Optimizar la geometría de los ramales del manifold para minimizar la variabilidad del caudal.
Metodología y Condiciones de Simulación
Condiciones generales del modelo CFD:
- Fluido: agua a 20 °C (ρ = 1000 kg/m³; μ = 0.001002 kg/m·s).
- Malla computacional: 61.3 millones de elementos, 10.5 millones de nodos.
- Aplicación de condiciones de simetría para reducción del dominio.
- Condiciones de contorno: caudal de entrada constante, 42 salidas con presión de referencia, superficies deslizantes en los extremos.
Resultados

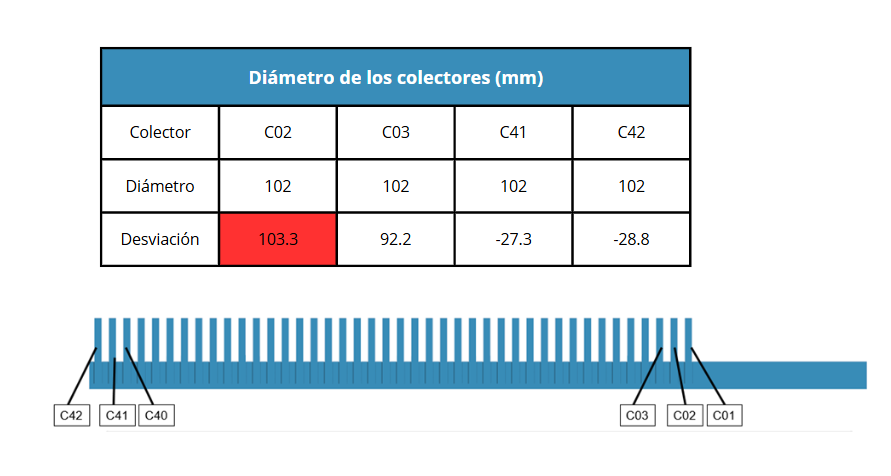

Configuración Inicial (Diámetro uniforme de 102 mm)
El análisis de la configuración inicial reveló una distribución de caudales fuertemente no uniforme. Varias boquillas presentaban flujos considerablemente inferiores al promedio, mientras que otras superaban en más del 100% dicho valor. El colector C02 fue identificado como el de mayor desviación negativa.

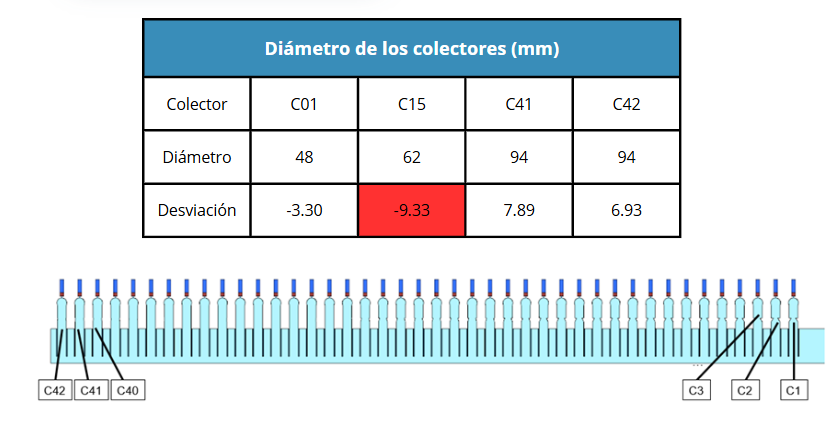

Configuración Optimizada (Diámetros ajustados)
Tras una serie de iteraciones, se modificaron los diámetros internos de los ramales del manifold, manteniéndose el valor máximo de 102 mm. El rediseño permitió equilibrar eficazmente los caudales individuales, alcanzando desviaciones inferiores al 10% respecto al caudal nominal en todas las boquillas. La distribución resultante evidenció una mejora en la homogeneidad del flujo y una reducción de las velocidades máximas en las primeras ramificaciones, cuya sección fue restringida intencionalmente para inducir una mayor pérdida de presión.

Se observó además un vórtice significativo a la salida del colector, en la transición hacia las tuberías submarinas, sin generación de zonas de recirculación interna. Las líneas de corriente mostraron una progresiva reducción de densidad hacia el extremo del colector, indicando una evacuación gradual del flujo.

- Pérdidas de carga:
- Condición nominal (524.45 m³/h): 0.069 bar
- Condición de contralavado (1139 m³/h): 0.384 bar
Estas pérdidas están dentro de los márgenes aceptables y reflejan un comportamiento hidráulico eficiente, con distribución uniforme del flujo en ambos escenarios.
Conclusiones
La simulación CFD permitió rediseñar de forma efectiva el manifold del filtro de caliza, alcanzando una distribución de caudal uniforme entre los colectores y reduciendo las desigualdades hidráulicas que presentaba el diseño original. La modificación de los diámetros de los ramales, combinada con una modelización detallada, permitió minimizar las pérdidas de carga y eliminar zonas críticas de flujo. El sistema optimizado cumple con los requisitos de operación tanto en régimen nominal como en contralavado, lo que valida su aplicación en condiciones reales de planta.
